製品情報 Product Information

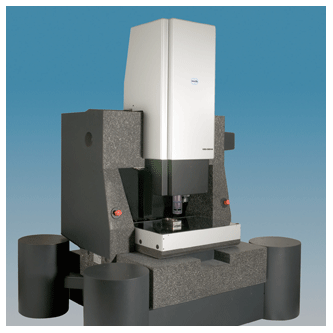

VideoCheck マルチセンサー式三次元測定機（高精度モデル）
測定項目：
三次元（座標）測定
二次元/三次元 輪郭測定
寸法/距離/角度 測定
形状/形体 測定
幾何公差 測定
CAD 活用、リバースエンジニアリング
特徴
マルチセンサー式
ベアト社独自の高精度画像処理センサーを標準搭載。ワンチャックで、図面の指定箇所を全て測定するというコンセプト。段取り替えがなく、高精度な測定を短時間に実行できます。
世界最高水準の
保証精度
安定性と精度向上のためにグラナイトベースを採用。エアーベアリング方式を採用した高精度設計。
高度なエンジニアリング応用
視覚的な比較：CADデータと実際の測定値の比較が容易にでき、カラーマップで視覚的に比較結果を捉えることができます。
仕様

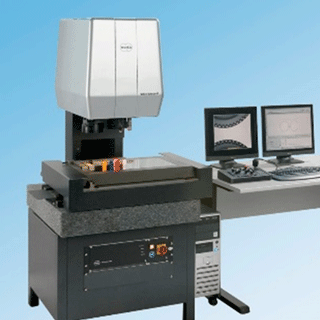

VideoCheck S
小型ながらも様々なプローブを搭載可能なコンパクトモデルです。
| VideoCheck | S | ||
|---|---|---|---|
| 最大測定範囲 | X | 250mm | 400mm |
| Y | 125～200mm | ||
| Z | 250mm | ||
| 測定精度 | E1xy | （2.0+L/200）μm | |
| E2xy | （2.5+L/175）μm | ||
| E3 | （3.5+L/150）μm | ||
| 位置分解能 | 0.1μm | ||
| ステージ耐荷重 | 30～40kg （精度保証有は4～8kgまで） |
||
| 温度環境 | 設定20℃±2K、勾配1K/h | ||
| 案内方式 | エアーベアリング | ||

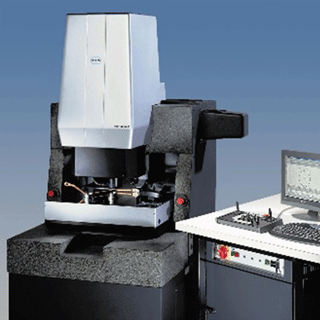

VideoCheck
幅広いカスタマイズに対応できる定番モデル。
Z軸を2本持つDZタイプも選択可能です。
| VideoCheck | - | DZ | |
|---|---|---|---|
| 最大測定範囲 | X | 400～2000mm | 400～1000mm |
| Y | 400～1350mm | 400～2000mm | |
| Z | 200～800mm | 300～600mm | |
| 測定精度 | E1xy | （0.75+L/350）μm | |
| E2xy | （0.95+L/350）μm | ||
| E3 | （1.5+L/250）μm | ||
| 位置分解能 | 0.05μm | ||
| ステージ耐荷重 | 150kg（精度保証有） | ||
| 温度環境 | 設定20℃±2K、勾配1K/h | ||
| 案内方式 | エアーベアリング | ||

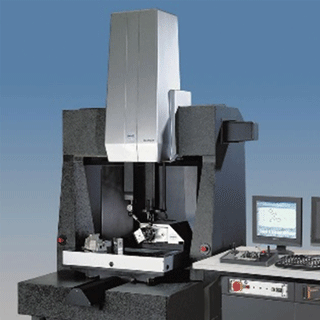

VideoCheck HA
測定範囲、耐荷重、精度のバランスが良いモデル。
こちらもZ軸を2本持つDZタイプを選択可能です。
| VideoCheck | HA | HA DZ | |
|---|---|---|---|
| 最大測定範囲 | X | 400～1000mm | |
| Y | 400～1000mm | 400～2000mm | |
| Z | 200～600mm | 300～600mm | |
| 測定精度 | E1xy | （0.5+L/500）μm | |
| E2xy | （0.7+L/400）μm | ||
| E3 | （1.5+L/300）μm | ||
| 位置分解能 | 0.01μm | ||
| ステージ耐荷重 | 100kg（精度保証有） | ||
| 温度環境 | 設定20℃±2K、勾配1K/h | ||
| 案内方式 | エアーベアリング | ||

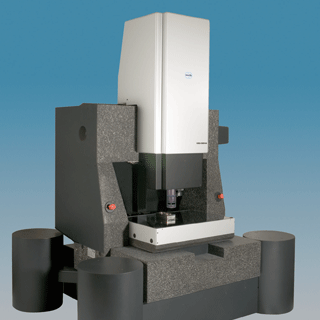

VideoCheck UA
業界最高水準の精度を保証する超高精度モデルです。
| VideoCheck | UA | ||
|---|---|---|---|
| 最大測定範囲 | X | 400mm | |
| Y | 400mm | ||
| Z | 250mm | ||
| 測定精度 | E1xy | （0.25+L/500）μm | |
| E2xy | （0.50+L/300）μm | ||
| E3 | （0.75+L/300）μm | ||
| 位置分解能 | 0.001μm | ||
| ステージ耐荷重 | 50kg（精度保証有） | ||
| 温度環境 | 設定20℃±2K、勾配0.5K/h | ||
| 案内方式 | エアーベアリング | ||
